Leírás

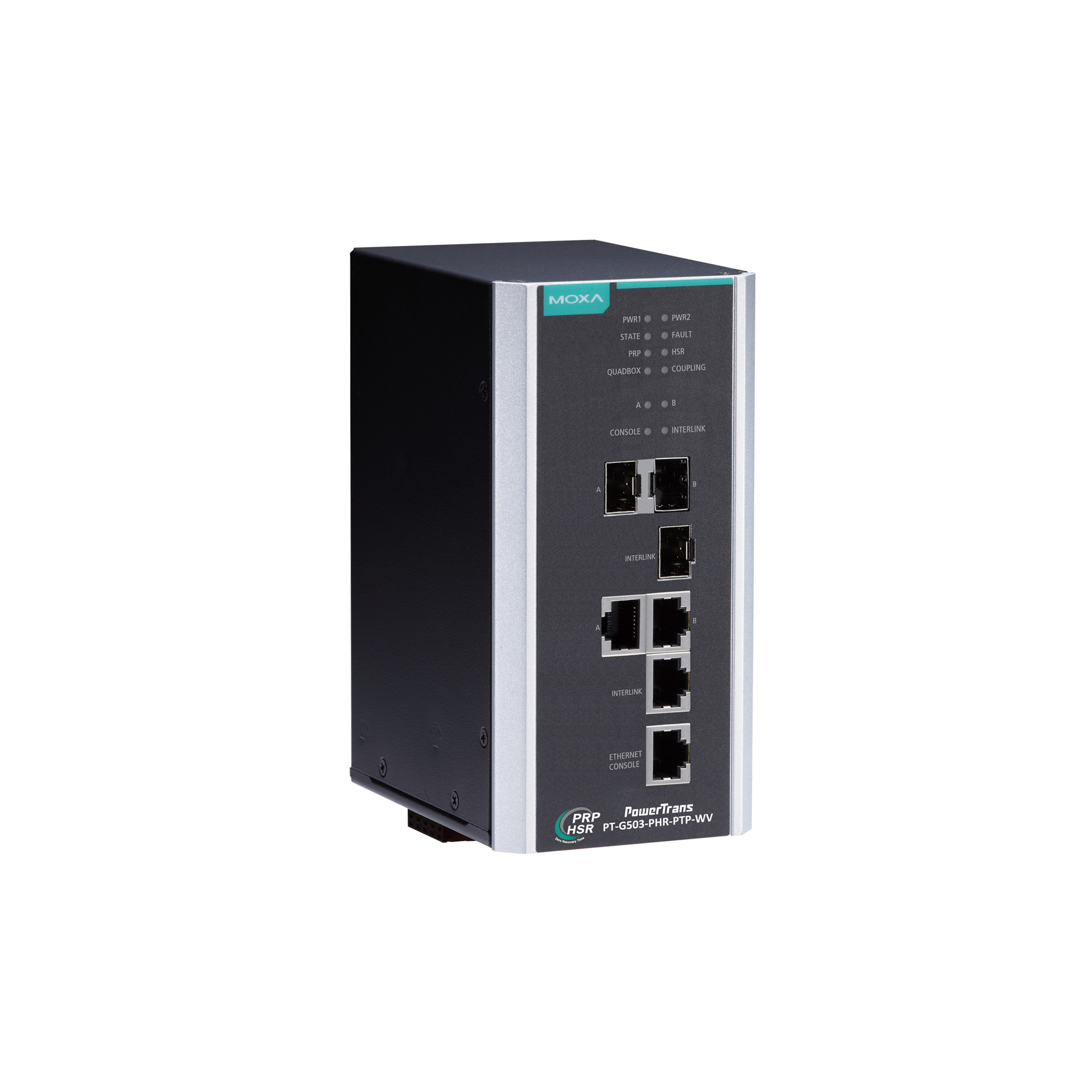

A PT-G503-PHR-PTP sorozatba tartozó redundanciadobozok (RedBoxok) megfelelnek az ipari automatizálási hálózatokban használt legújabb szabványos redundanciaprotokolloknak, az IEC 62439-3 4. pontjának (Párhuzamos Redundanciaprotokoll, PRP) és az IEC 62439-3 5. pontjának (Magas Rendelkezésre Állású Folytonos Redundancia, HSR). A PRP/HSR biztosítja a legmagasabb fokú rendszerelérhetőséget és adatintegritást a villamosenergia alállomásoknál és/vagy folyamatautomatizálási rendszereknél használt kritikus fontosságú alkalmazások számára, amelyek 0 helyreállási idejű redundanciát követelnek meg. A Coupling és a QuadBox redundáns protokollokat is támogatja. A Coupling és a QuadBox segítségével össze lehet kapcsolni a HSR gyűrűket, és így sokoldalúbbá tehető a redundáns hálózat. A PT-G503-PHR-PTP sorozat három 10/100/1000BaseT(X) és 100/1000BaseSFP aljzatú kombinált porttal rendelkezik. Az egyik aljzat (INTERLINK port) egy belső kapcsolathoz tartozik, amely egy SAN-nal (Egyszeres Csatolású Csomópont) történő összekötéshez használható. A másik két port (LAN A és LAN B portok) a PRP/HSR redundáns protokoll szerinti kommunikációt teszi lehetővé. Ezzel a full Gigabit Ethernet port kialakítással a PT-G503-PHR-PTP sorozat nagy teljesítményt biztosít a PRP/HSR rendszerek számára. A PT-G503-PHR-PTP sorozat hardveresen támogatja az IEEE 1588v2 PTP protokollt végpontok közötti egylépéses átlátható óra módban időzítés kritikus alkalmazásokhoz és 24/48 VDC vagy 110/220 VDC/VAC tápfeszültség-tartományú izolált redundáns tápforrásokhoz, hogy növelje a tápellátás megbízhatóságát.
