Leírás

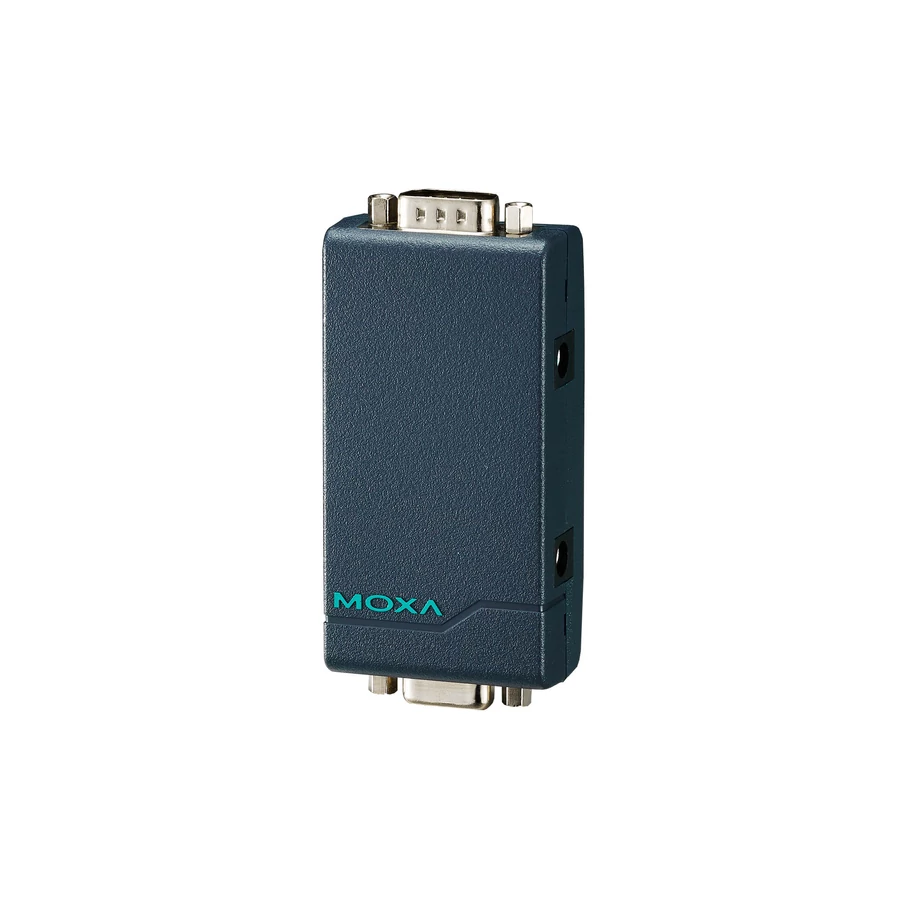

A Moxa TCC-82 teljes elektromos leválasztást kínál a kétirányú soros kommunikáció számára két RS-232 eszköz között, kompakt, ipari minőségű csomagban.
Az RS-232 kapcsolat mindkét oldala optikailag le van választva, hogy tökéletes védelmet biztosítson a villamcsapások, nagyfeszültségű rövidzárlatok és földhurkok ellen. A beépített, széles skálán mozgó izolátorokat letesztelték, hogy biztosítsák, hogy 1 percig ellenállnak egy több, mint 4kV-os rms inputnak és outputnak. Ez azt jelenti, hogy a TCC-82 nem csupán az általános soros adat kommunikáció igényeinek felel meg, hanem az ipari automatizálás és a gyógyászati alkalmazások magas standardjainak is. A Moxa TCC-82 védi a TxD és RxD adatvonalakat, illetve az RTS és CTS handshake vonalakat 4 teljes leválasztott csatorna érdekében, amelyek teljes védelmet nyújtanak az RS-232 eszközök számára.
Nincs szükség külső energiaforrásra
A Moxa TCC-82 támogatja a port táplálású műveleteket. Közvetlenül a csatolt soros eszközökből nyer energiát, amit RS-232 TxD, RTS, vagy DTR vonalakból szerez, teljesen mindegy, hogy a jel alacsony vagy magas frekvenciájú, így nincs szükség többé külső tápellátásra. Mindenesetre, külső tápellátás használható, ha a handshake vonalak nem érhetőek el, ha a soros kábel túl hosszú vagy ha a soros eszköz alacsony táplálású eszköz. Külső energiaforrásként, a TCC-82 használhat egy 5 - 12 VDC adaptert vagy egy USB tápkábelt. Fontos, hogy a kapcsolat minkét oldala független tápellátással rendelkezik, így szükség esetén, az egyik oldal port táplálást vehet igénybe a másik pedig egy külső energiaforrást használhat. A TCC-82 installálásakor javasoljuk minden kimenő jel csatlakoztatását. A TCC-82 energiát nyer ki ezekből a jelekből, még akkor is, ha a rendszer nem használja őket. A külső tápellátás kiválasztásakor ügyelni kell, ha az alkalmazás teljes 4 kV-os leválasztást igényel. A legtöbb kereskedelmi tápegység mindössze 1500 VAC leválasztást nyújt az elsődleges és másodlagos tekercselések között. Amennyiben külső tápellátást használ a Moxa TCC-82 mindkét oldalán, bizonyosodjon meg róla, hogy különálló energiaforrásokat használnak, hogy eredményes legyen a leválasztási védelem.
