Leírás

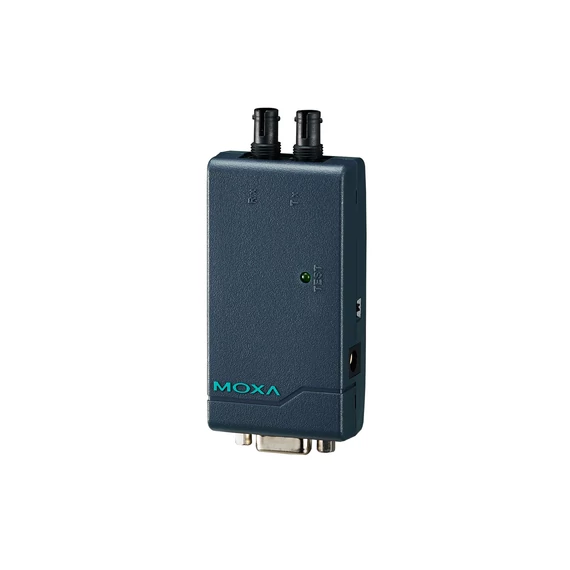

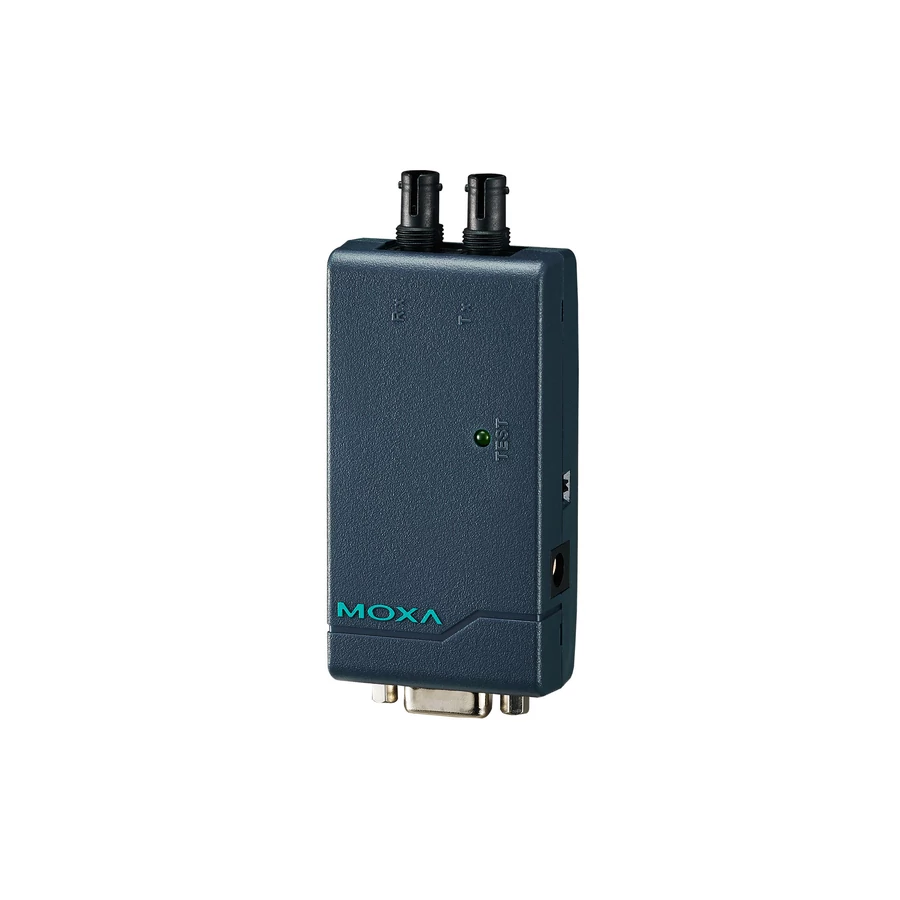

A TCF-90 olyan kompakt média konverter, amely RS-232 jeleket közvetít optikai üvegszálon keresztül. Az energiát vagy soros porton vagy külső tápellátásból kapja. A TCF-90 kiterjeszti az RS-232 átvitelt akár 5 km-ig multi módú üvegszállal vagy akár 40km-ig egyszerű (single) módú üvegszállal. Két TCF-90 konverter használható két RS-232 eszköz összekötésére optikai üvegszállal teljes duplex módban. Az optikai üvegszál izolálja a földpotenciálban történő veszélyes növekedésből származó adatjeleket, az elektromos EMI/RFI zajokat, és növeli az adatok biztonságát azáltal, hogy csökkenti az RF sugárzás káros hatásait és érzékenységét az elektromágneses sugárzásra. Energia önfenntartró RS-232-ről optikai üvegszálra RS-232 eszközöket egyszerűen rá lehet kötni TCF-90-re. Az ST típusú optikai üvegszál kapcsolót kifejezetten adatkommunikációs alkalmazásokra tervezték, amelyek adatot közvetítenek vagy épületek között vagy azokon belül. A TCF-90 használható ipari alkalmazásokhoz vagy olyan alkalmazásokhoz, amelyek biztonságos adatátvitelt igényelnek. Az RS-232 port a TCF-90-en DB9 anya (female) konnektort használ ahhoz, hogy közvetlenül csatlakoztassa azt a host PC-hez, úgy, hogy energiát tölt le a három adat/handshake vonalról, attól függően, hogy a jel magas vagy alacsony, erősen ajánlatos az RTS vagy DTR jelek ON-ra történő beállítása. Szabadalmaztatott LED port energia indikátor Gyerekjáték egy multiméter használata, hogy leteszteljük, hogy a soros eszköz elegendő energiával látja-e el a TCF-90-et a soros kapcsoláson keresztül. Ám minek ezzel bajlódni, ha a TCF-90 elvégzi a tesztelést? Ehhez össze kell kapcsolni a TCF-90-t az eszköz RS-232 portjával és beállítani az SW4 switchet teszt üzemmódra. Amennyiben a szabadalmaztatott port tápellátás LED indikátora felgyullad, a TCF-90 elegendő energiát kap. Amennyiben a LED NEM gyullad ki, abban az esetben egy külső tápforrás csatolása szükséges. Választható külső energiaforrás A legtöbb esetben a TCF-90 képes a külső energiaforrás nélküli működésre. Mindenesetre, egy külső USB tápkábel vagy DC tápfeszültség használható olyan helyzetekben, amikor a handshake vonalak nem elérhetőek, mind az RTS/DTR jelek OFF-ra vannak beállítva vagy a csatolt eszköz soros interface chipje kevesebb energiát szolgáltat, mint amennyi szükséges lenne.
