Moxa

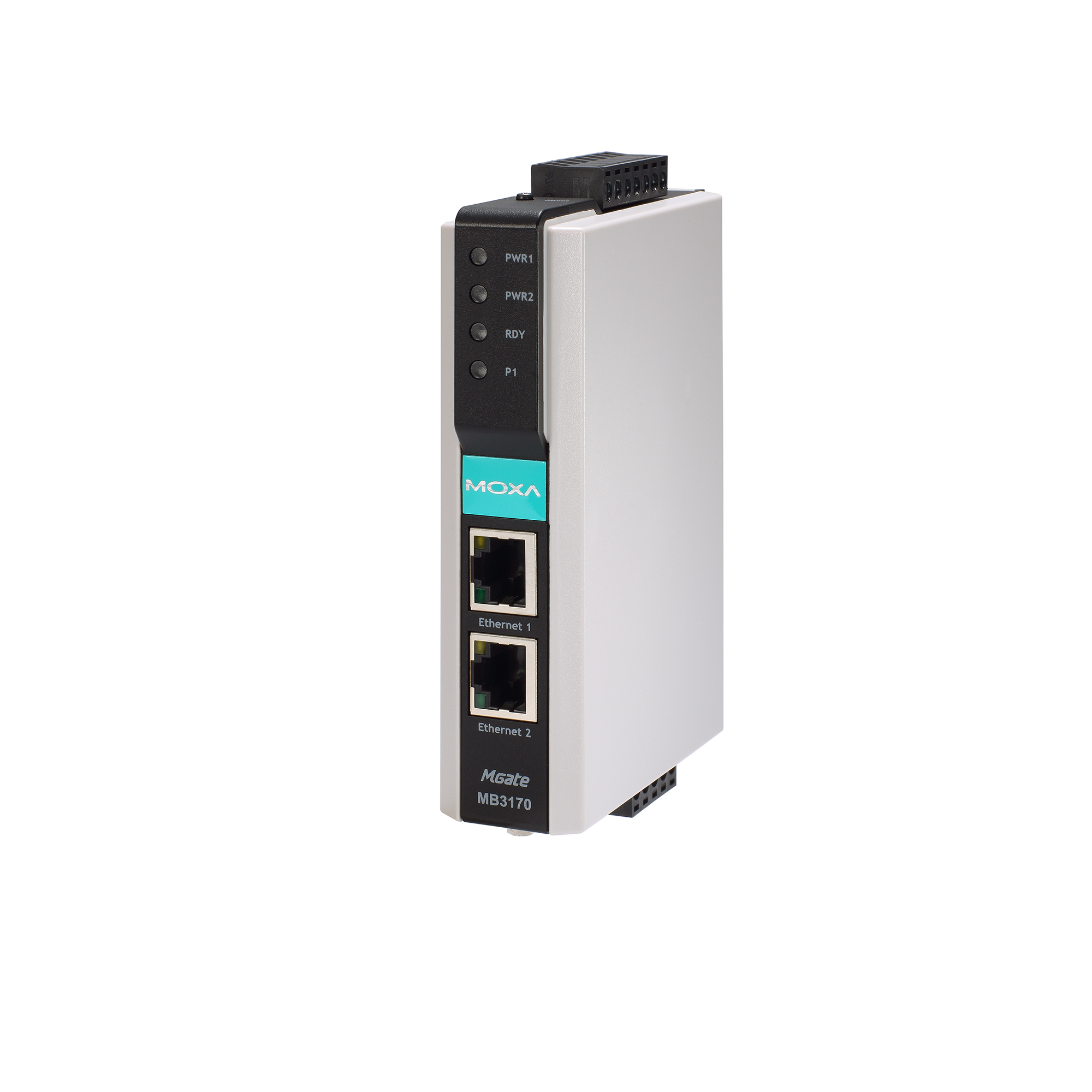

Moxa MGate MB3170I-S-SC-T 1 portos fejlett Modbus gateway, 1 darab 100BaseF(X) egymódusú optikai porttal (SC csatlakozó), 2 kV optikai leválasztás, -40 és 75°C közötti működési hőfoktartomány
Főbb jellemzők és előnyök:
• Auto Device Routing támogatás az egyszerű konfigurálás érdekében
• Útválasztás TCP port vagy IP cím alapján a rugalmas telepítéshez
• Legfeljebb 32 Modbus TCP szerver csatlakoztatása
• Legfeljebb 31 vagy 62 Modbus RTU/ASCII slave csatlakoztatása
• Akár 32 Modbus TCP kliens által elérhető (32 Modbus kérés tárolása kliensenként)
• Modbus soros master ↔ Modbus soros slave kommunikáció támogatása
• Beépített Ethernet kaszkád a könnyű kábelezéshez
• 10/100BaseTX (RJ45) vagy 100BaseFX (egymódusú vagy többmódusú SC/ST csatlakozóval)
• Emergency request tunnels a QoS vezérlés biztosításához
• Beépített Modbus forgalomfigyelés az egyszerű hibakereséshez
• Soros port 2 kV galvanikus leválasztással (az „-I” modelleknél)
• -40 és +75°C közötti széles működési hőfoktartományú modellek
• Redundáns kettős egyenáramú tápbemenet és 1 relékimenet támogatása
A Moxa MGate MB3170 (1-portos) és MB3270 (2-portos) Modbus gateway-ek a Modbus TCP, ASCII és RTU protokollok közötti átalakítást biztosítják.
Támogatják a soros–Ethernet kommunikációt, valamint a soros master–soros slave kapcsolatokat, sőt képesek egyszerre soros és Ethernet mastereket csatlakoztatni soros Modbus eszközökhöz.
Akár 32 TCP master/kliens vagy 32 TCP slave/szerver is csatlakoztatható.
A soros portokon történő útvonalválasztás IP-cím, TCP portszám vagy ID-leképezés alapján történhet.
TCP port/IP-cím alapú útvonalválasztással legfeljebb 4 TCP kliens érhető el (MB3270 modellek), míg ID-leképezéssel akár 32 TCP kliens is csatlakozhat (MB3170/MB3270 modellek).
A prioritásvezérlő funkció biztosítja, hogy a sürgős parancsok azonnali választ kapjanak.
A készülékek strapabíró, ipari kivitelű, DIN-sínre szerelhetők, és opcionálisan beépített optikai leválasztással is elérhetők.
Meglévő Modbus RTU/ASCII hálózat integrálása módosítás nélkül
Az MB3270 lehetővé teszi a Modbus TCP és Modbus RTU/ASCII hálózatok integrálását a meglévő architektúra és szoftver módosítása nélkül.
A soros átirányító funkcióval a soros master továbbra is közvetlenül elérheti a soros slave eszközöket egy speciálisan leképezett soros porton keresztül, így a soros és TCP masterek párhuzamosan férhetnek hozzá a soros slave-ekhez.
Optikai szálas Ethernet kommunikáció
Az MB3170 sorozat 100BaseFX optikai szálas modelleket is kínál, amelyek akár 4 km-es (multimódusú), illetve 40 km-es (egymódusú) adatátviteli távolságot biztosítanak.
Az optikai szál ideális ipari környezetben, mivel ellenáll az elektromágneses zajnak, nagy földhurok-feszültségeknek, és robbanásveszélyes környezetben is biztonságosabb, mint a rézvezeték.
Auto Device Routing – egyszerű konfigurálás
A Moxa Auto-Device Routing funkciója leegyszerűsíti nagy Modbus hálózatok konfigurálását.
Egy kattintással beállítható a slave ID-útvonal táblázat, és a gateway automatikusan felismeri a SCADA rendszerből érkező Modbus kéréseket.
Ez a funkció jelentősen csökkenti a kézi konfigurálásra fordított időt és költségeket.
Prioritásvezérlés sürgős parancsokhoz
Nagyobb és összetettebb Modbus hálózatokban a parancsok és válaszok közötti késleltetés problémát jelenthet.
Az MB3000 sorozat fejlettebb modelljei támogatják a prioritásvezérlést, amely lehetővé teszi bizonyos parancsok azonnali kiszolgálását, rugalmas szabályozási lehetőségekkel.
