Leírás

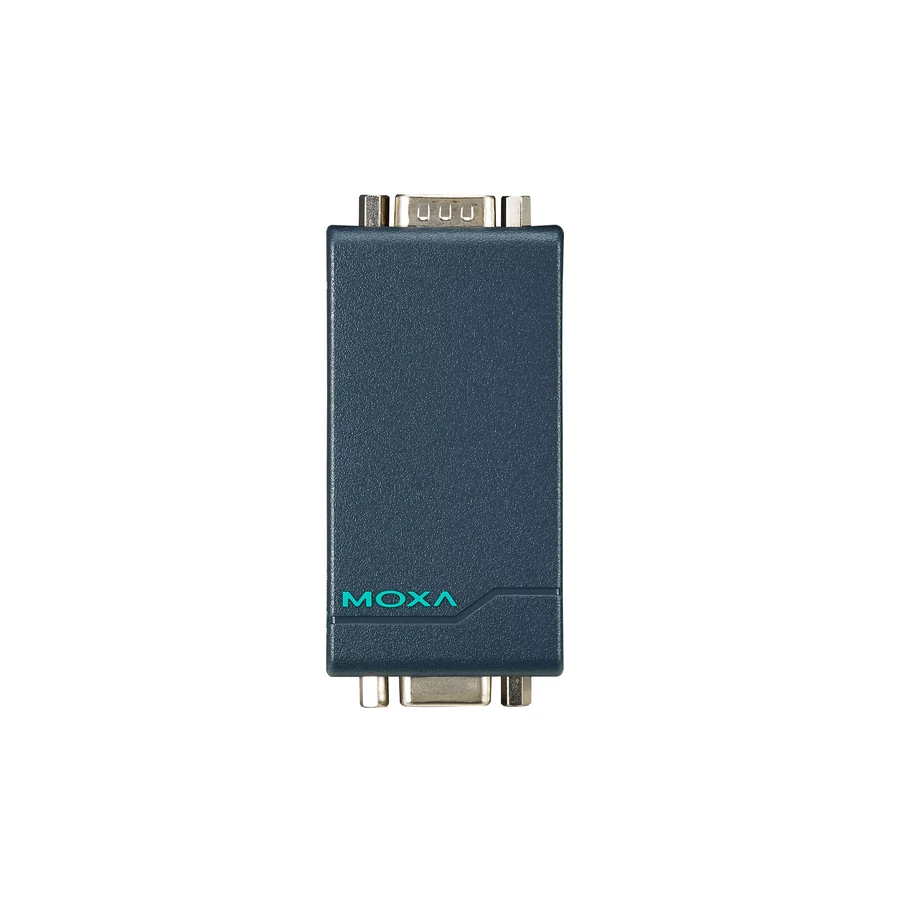

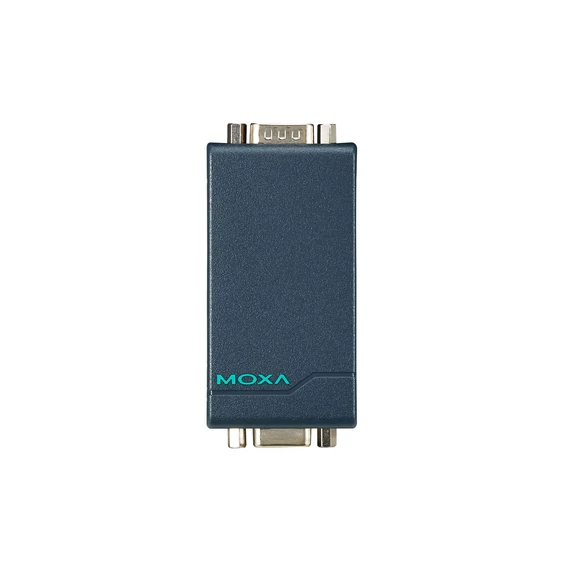

A Moxa TCC-80 és TCC-80I RS-232 – RS-422/485 jelátalakítók, melyek működéséhez nem szükséges külső tápfeszültséget biztosítani. Egyaránt támogatják a kétvezetékes fél-duplex RS-485 és a négyvezetékes duplex RS-422/485 jelátviteli módokat, segítségükkel nagy távolságú adatátvitel valósítható meg. Mind a TCC-80, mind a TCC-80I típus rendelkezik 15 kV-os ESD (elektrosztatikus kisülés okozta károsodás) elleni védelemmel, a TCC-80I típus pedig az első nagy sebességű 2,5 kV-os átütési szilárdsággal rendelkező, optikailag leválasztott, külső tápellátást nem igénylő adatátalakító eszköz a világon.
Kétvezetékes RS-485 adatátviteli mód esetében nincs szükség külső adatirány vezérlésre, a készülék speciális áramköre automatikusan érzékeli az adatáramlás irányát és kapcsolja az átviteli irányt. Az RS-485 hálózat így akár egyetlen érpárral is kivitelezhető. Mindezek felett a TCC-80 és TCC-80I adatkonverterek rendelkeznek egy LED-del, melynek segítségével könnyedén ellenőrizhető, hogy a soros port rendelkezik-e vajon elegendő energiával ahhoz, hogy az átalakítókat meghajtsa.
Tápfeszültség
Az RS-232 portról TCC-80/I konverterek RS-232 oldalon 9 pólusú D-sub (anya típusú) csatlakozóval van ellátva, így közvetlenül csatlakoztathatók a PC-hez, vagyis nem szükséges vezeték használata. A működéshez szükséges tápfeszültséget a PC RS-232 Tx vonala biztosítja, az RS-232 jelszintjétől függetlenül a készülék legtöbb esetben elegendő energiát tud az adatvonalról nyerni. Néhány eseteben - mikor a soros vonal túl hosszú, vagy az RS-232 oldalon nem PC, hanem valamilyen alacsony teljesítményű készülék csatlakozik - előfordulhat, hogy az adatátviteli eszközök között nem jön létre a „handshake”, ezért ilyen esetben külső tápellátást kell biztosítani. A külső tápellátás történhet 5-12 VDC feszültségű tápegységről, vagy a dobozban mellékelt USB kábelen keresztül.
Választható külső tápellátás
Amennyiben az RS-422/485 kábel hosszabb mint 100 méter, a legtöbb esetben egy lezáró ellenállás használata szükséges. Függetlenül attól, hogy mennyi adat kerül átvitelre, a lezáró ellenállások több, mint 75 mW energiát nyelnek el, tehát: ha hosszú távú RS-422/485 adatátvitel vagy lezáró ellenállás használata szükséges, akkor biztosítani kell külső tápellátást.
Teljesítmény felvétel
A Moxa TCC-80/I konverterek alkalmazásakor figyelmet kell fordítani az eszköz teljesítményfelvételére, az RS-232 vezeték hosszára és az RS-422/485 átviteli távolságára. Egy szabványos PC com portja a TxD, RTS és DTR vonalak csatlakoztatása esetén 70 és 90 mW közötti teljesítményt szolgáltat, a jelátalakító teljesítményfelvétele 50 mW körüli. Annak érdekében, hogy a teljesítmény ne csökkenjen, és a kiszolgáló eszköz (PC) biztosítani tudja a konverter működéséhez szükséges energiát, az RS-232 vonalnak rövidebbnek kell lennie 15 m-nél (@ 9600 bps). A fennmaradó energia az RS-422/485 adattovábbításához szükséges. RS-232 port optikai leválasztása (TCC-80I) A TCC-80I jelátalakító optocsatolón keresztül izolált. Az optocsatoló az elektromos jelből optikait, majd az optikai jelből ismét elektromos jelet állít elő, így a két oldal elektromos áramkörei egymástól galvanikusan leválasztottak, ezért az eszközök védettek az adatvesztést okozó földhuroktól és a kommunikációs eszközök károsodásától.
Tápellátás megfelelőségének gyors ellenőrzésére
Azt, hogy a konverter számára az RS-232 port elegendő teljesítményt képes-e leadni, könnyű ellenőrizni. A konverter csatlakoztatása után elegendő az SW4 kapcsolót ”Teszt” állásba kapcsolni. Amennyiben a beépített LED világítani kezd, a teljesítmény elegendő, ellenkező esetben azonban külső táplálás szükséges.
